宾利AV影视在线观看,又粗又硬又爽18级A片

瑞典進(jìn)口粉末高速鋼

德松模具鋼材有限公司 > 模具鋼材 > 粉末高速鋼 > 瑞典進(jìn)口粉末高速鋼 >

ASP30高速鋼P(yáng)M30高速鋼ASP-30高速鋼專業(yè)供應(yīng)商-德松模具鋼

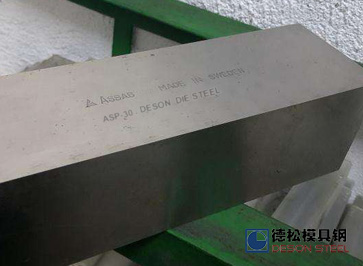

ASP30(PM30)

品牌：	一勝百ASSAB
原產(chǎn)地：	瑞典
規(guī) 格：	詳見(jiàn)規(guī)格參數(shù)
材質(zhì)等級(jí)：	AAA級(jí)
加工工藝：	鈷合金化
化學(xué)成分：	詳見(jiàn)化學(xué)成分表
常規(guī)應(yīng)用：	IC模具/粉碎刀

詳細(xì)信息
鋼料規(guī)格
鋼料成分

ASP-30高速鋼也稱PM 30 SuperClean粉末高速鋼，是瑞典進(jìn)口的一種鈷合金化粉末高速鋼，高達(dá)8.5%的鈷含量能顯著提高鋼材的熱強(qiáng)度/紅硬性，抗回火性以及彈性模量。由于鈷不形成碳化物，添加的鈷元素對(duì)鋼材的耐磨性能影響不大，所以 PM 30高速鋼的耐磨性能與不含鈷的粉末鋼種（如PM 23高速鋼）相似。另外，鈷的存在稍微降低了材料的韌性和淬透性但可以增強(qiáng)抗壓強(qiáng)度與高溫性能。如果企業(yè)追求高耐磨性的模具，那么就必然會(huì)損失一些模具材料的韌性，反之亦然。然而在許多情況下模具要具備高耐磨性的同時(shí)一樣兼具較的高韌性。高合金工具鋼通常比低合金工具鋼更難機(jī)加工和熱處理。因此高合金工具鋼模具的制作費(fèi)用也較高。德松模具鋼原產(chǎn)地進(jìn)口的PM30由粉末冶金煉鋼技術(shù)冶煉而成，它比一般傳統(tǒng)工藝制造的類似高速鋼和一些高合金冷作工具鋼具有更好的機(jī)加工性能。熱處理過(guò)程中的尺寸穩(wěn)定性比常規(guī)制造的高合金鋼好，而且容易預(yù)測(cè)。
適用于冷作應(yīng)用的性能特征：高耐磨性和異常突出的抗壓強(qiáng)度相結(jié)合，使其適用于高負(fù)荷成形模具。在某些冷作應(yīng)用中，模具的工作面(如切削刃或成形面)可能達(dá)到甚至超過(guò)200℃的溫度，這種狀況可以發(fā)生在高速?zèng)_壓過(guò)程，在高負(fù)荷成形操作中也可以產(chǎn)生高溫。
典型應(yīng)用：中碳鋼或高碳鋼的下料；沖切硬性材料，如硬化鋼板或冷軋鋼帶；切割工具如齒輪加工工具、鉆孔、攻絲；受到磨粒磨損的塑料模具；塑料成形機(jī)的零件，如螺桿、料筒、噴嘴、注射頭、單向抑反環(huán)形閥、制粒刀、粉碎刀等；半導(dǎo)體IC模具如封裝模、滑塊等。
其他地區(qū)類似牌號(hào): WNr:1.3294高速鋼，大同DEX20高速鋼。
出廠狀態(tài)為軟性退火至約300HB拉拔態(tài)，最高320HB。
未處理之前色標(biāo)為：深綠色。

熱處理：
軟化退火：保護(hù)氣氛下，加熱到850 - 900℃，均熱后，在爐中以10℃/小時(shí)的冷速冷卻到700℃,然后空冷。
消除應(yīng)力：粗加工后，模具應(yīng)整體加熱至600-700°C，保溫2小時(shí)，緩慢冷卻到500°C，然后空冷。
淬火：預(yù)熱溫度450 - 500℃和850 - 900℃，奧氏體化溫度：1050 - 1180℃，根據(jù)需求的最終硬度按下圖選擇模具應(yīng)注意保護(hù)，以免淬火過(guò)程中出現(xiàn)脫碳或氧化。
淬火介質(zhì)：在真空爐中，以足夠的正壓(≥2bar)高速冷卻540°C等溫淬火空氣或氣體強(qiáng)制冷卻注意:模具淬火必須連續(xù)冷卻至約50℃，然后立即回火，當(dāng)模具需要最佳韌性時(shí)，請(qǐng)使用等溫淬火槽或高壓氣體冷卻。
回火：不論使用何種奧氏體化溫度，均須以560℃回火，且回火3次，每次回火保溫至少1小時(shí)，每次回火后必須冷卻到室溫，三次回火后的殘余奧氏體量應(yīng)低于1%。

扁料厚	扁料闊	圓料直徑	方料
10mm~60mm	50mm~300mm	10mm~200mm	19mm-60mm
注：鋼材規(guī)格尺寸為本公司第一批次入庫(kù)記錄，如需詳細(xì)規(guī)格參數(shù)請(qǐng)另行咨詢。

元素	碳C	鈷Co	鎢W	鉻Cr	鉬Mo	釩V
含量	1.28	8.5	6.4	4.2	5.0	3.1

ASP30高速鋼P(yáng)M30高速鋼ASP-30高速鋼專業(yè)供應(yīng)商-德松模具鋼

ASP30(PM30)

在線客服

客服電話
